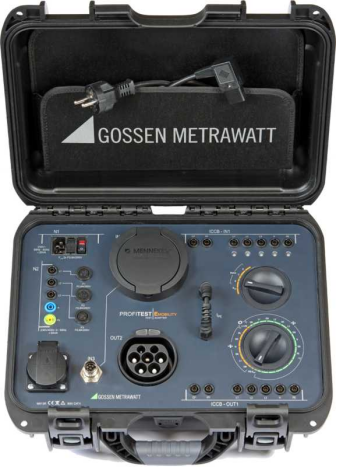

充電電纜的適配器PROFITEST EMOBILITY產品介紹：

貨號：M513R

充電電纜適配器，用于根據 DIN VDE 0701-0702 和制造商規范對單相和三相、模式 2 和模式 3 充電電纜進行符合標準的測試，并進行故障模擬；

PROFITEST E-Mobility 是一種適配器，用于根據 DIN VDE 0701-0702 和制造商規范對單相和三相、模式 2 和 3 充電電纜進行符合標準的測試，并模擬故障。

PROFITEST E-Mobility 使您的投資決策變得容易，因?yàn)榭梢愿鶕?jù) DIN VDE 0701-0702 和制造商的規格以及與電動汽車W美匹配的附件快速可靠地測試單相和三相、模式 2 和模式 3 充電電纜要求。

充電電纜的適配器PROFITEST EMOBILITY產品亮點：

☆ 模式2、模式3單、三相充電電纜測試

☆ 功能測試，即通過模擬以下故障進行跳閘測試：斷路、反線、PE對相

☆ 配套電流鉗互感器測量保護導體電流

☆ 根據 DIN VDE 0701-0702 使用 PROFITEST MXTRA / MTECH+ 測量保護導體和絕緣電阻

☆ 使用 PROFITEST MXTRA / MTECH+ 進行標稱剩余電流脫扣測試和脫扣時間測量

☆ 使用 PROFITEST MXTRA / MTECH+ 評估和記錄各個測試步驟

充電電纜的適配器PROFITEST EMOBILITY產品優勢：

☆ 根據 DIN VDE 0701-0702 和制造商的規范使用推薦的測試儀器使用指導測試序列測試充電電纜

☆ 模式2、模式3充電線測試

☆ 帶有國家特定插頭（1 型插頭等）的連接器電纜測試

☆ 功能測試，即通過模擬以下故障進行跳閘測試：斷路、反線、PE對相

☆ 配套電流鉗互感器測量保護導體電流

☆ 根據 DIN VDE 0701-0702 使用推薦的測試儀器測量保護導體和絕緣電阻

☆ 使用推薦的測試儀器進行標稱剩余電流脫扣測試和脫扣時間測量

☆ 使用推薦的測試儀器評估和記錄各個測試步驟

☆ 車輛狀態模擬符合 EN 61851-1/VDE 0122-1

☆ 根據 EN 61851-1/VDE 0122-1 測試車輛入口和車輛連接器的電阻編碼

應用

測試電動和混合動力汽車充電電纜保護措施的有效性

充電電纜的適配器PROFITEST EMOBILITY技術特點：

使用帶有充電電纜電源的測試適配器可以模擬以下故障（也可以在沒有額外測試儀器的情況下進行）：

☆ 電線反轉

☆ 個別導體失效（欠壓檢測）

☆ 由于相導體連接到保護導體（PE-UEXT 開關設置），保護導體中的干擾電壓

充電電纜對每個故障的反應的評估是嚴格直觀的：

☆ ICCB 激活或未激活（ICCB 上的指示燈）

☆ 通過測試適配器上的 LED 進行故障指示

將推薦的測試儀器連接到測試適配器后，可以進行以下附加測試：

☆ 單次測量

☆ 利用測試儀的RPE功能測量充電線的保護導體電阻

☆ 使用測試儀的RINS功能測量充電線的絕緣電阻

☆ 利用測試儀的IF功能對ICCB中RCD的標稱剩余電流進行脫扣測試

☆ 使用測試儀器的IdN功能測量ICCB中RCD的跳閘時間

☆ 電阻編碼測量

方便測量和生成報告的測試序列

各自的測試儀器中包含兩個預設測試序列：

☆ 模式2充電線

☆ 模式3充電線

☆ 測試儀器半自動完成所有測試步驟。

☆ 每個測試步驟都由用戶評估和評估（通過/不通過）以供以后記錄。

特殊性

☆ 模式2、模式3單、三相充電電纜測試

☆ 功能測試，即通過模擬以下故障進行跳閘測試：斷路、反線、PE對相

☆ 配套電流鉗互感器測量保護導體電流

☆ 根據 DIN VDE 0701-0702 使用 PROFITEST MXTRA / MTECH+ 測量保護導體和絕緣電阻

☆ 使用 PROFITEST MXTRA / MTECH+ 進行標稱剩余電流脫扣測試和脫扣時間測量

☆ 使用 PROFITEST MXTRA / MTECH+ 評估和記錄各個測試步驟

配置：

1 測試適配器以防萬一

1 電源線

1 套操作說明
